DVR 및 PTZ 카메라의 물리적 커넥터를 식별하는 방법, 올바르게 배선하는 방법, RS-485 표준 및 올바른 프로토콜(PelcoP 또는 D)을 사용하여 장치를 설정하는 방법에 대해 살펴보겠습니다.다음은 PTZ 카메라를 DVR에 연결하는 단계입니다.1. 카메라로 물리 RS-485 커넥터를 식별합니다.2.DVR로 물리 RS-485 커넥터를 식별합니다.3.DVR과 PTZ 사이에 와이어를 연결합니다.4. 카메라의 딥 스위치를 파라미터를 선택하도록 설정합니다.5. DVR에 로그인하여 PTZ 파라미터를 설정합니다.

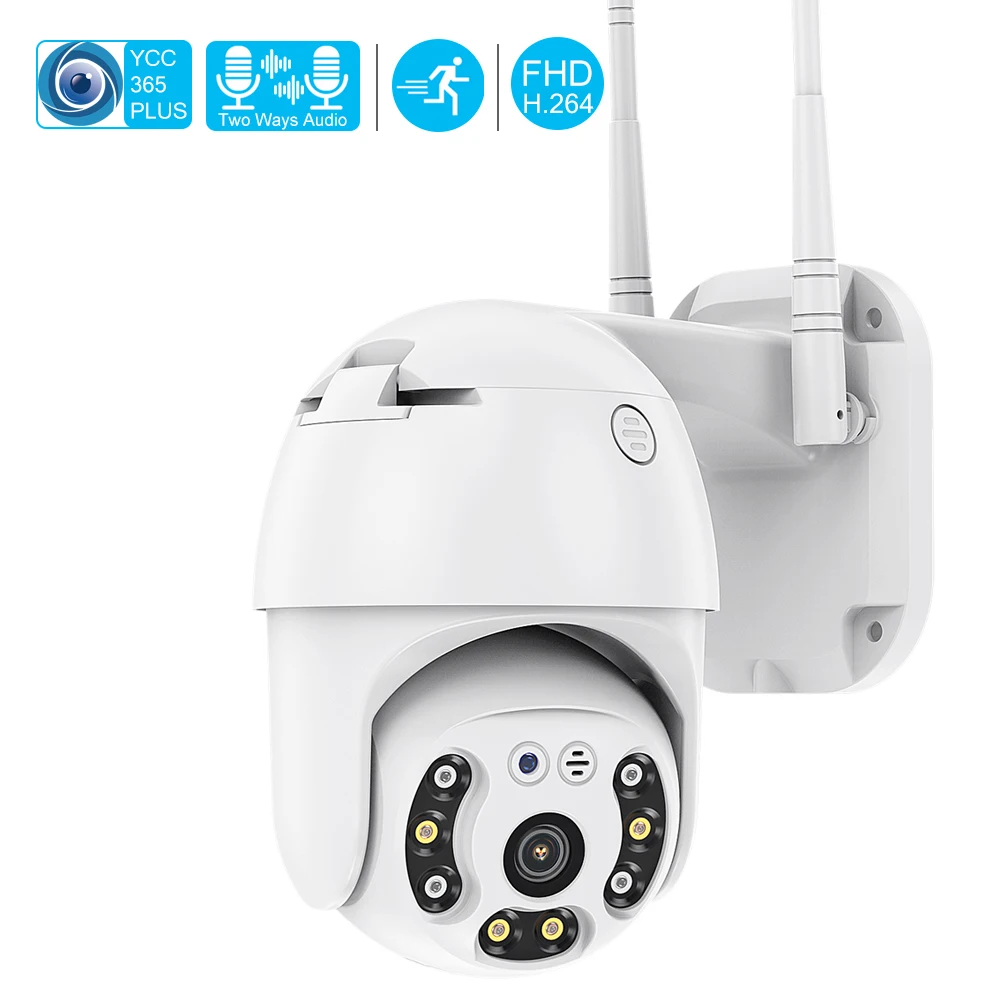

PTZ 카메라
PTZ 카메라 제어 방법 PTZ 카메라에는 수평(PAN) 또는 수직(TILT)으로 이동할 수 있는 렌즈의 위치를 제어하는 내부 모터가 있고 광학 줌을 제어하는 모터도 있습니다.PTZ 이동을 제어함으로써 운영자는 원격 모니터링 센터에 위치한 컴퓨터에 설치된 컨트롤러(조이스틱), DVR(Digital Video Recorder, 녹화기) 또는 소프트웨어를 사용하여 명령어를 전송하여 특정 위치를 순찰할 수 있습니다. 명령어를 송신하려면, DVR 배면의 케이블(+와 -)을 PTZ 카메라에 접속해야 합니다.
이 예에서 카메라는 카메라와 DVR이 공통적으로 가지고 있는 프로토콜(예: PelcoP 또는 D)과 범용 접속 표준을 통해 명령을 전송하는 트위스트 페어 케이블로 DVR에 연결됩니다.트위스트 페어 와이어는 DVR 후면에 RS-485 커넥터에 연결되어야 합니다. RS-485 PTZ 제어 표준 RS-485 표준을 트위스트 페어 케이블과 함께 사용하면 최대 1200m(3937피트) 거리에서 카메라에 명령을 전송할 수 있으며, 여러 대의 카메라를 직렬로 케이블에 연결할 수 있습니다.아래 이미지에서는 RS-485를 통해 명령어에 사용된 커넥터를 표시할 수 있습니다. “+”, “-“라고 라벨이 붙여집니다.
RS-485 커넥터 장비 모델에 따라 이러한 라벨이 다를 수 있으며, TX+/TX-또는 RX+/RX-를 표시하는 DVR과 카메라가 있습니다.TX는 송신기이고 RX는 수신기입니다. 우리가 논리대로라면 DVR은 명령을 전송하는 TX와 명령을 받는 RX 카메라가 되어야 합니다.명심해야 할 중요한 점은 양극 및 음극 와이어가 DVR과 카메라에 적절히 연결되어야 한다는 것입니다. 기기 매뉴얼에는 이에 관한 지침이 있으며, 모든 제조사가 이름 표준을 따르는 것은 아닙니다.
RS-485표준을 사용하는 물리적 접속 이외에도, 장치 간에서 사용되는 카메라 ID와 통신 프로토콜을 구성할 필요가 있습니다.이 통신 프로토콜은 회사가 자체 개발한 것이어서 DVR과 카메라가 같은 메이커의 제품이라면 문제 없지만, 다른 브랜드의 제품이라면 범용 프로토콜을 사용할 필요가 있습니다.Pelco P란 범용 프로토콜과 Pelco D란 범용 프로토콜이 있습니다. 이 프로토콜은 여러 업체의 카메라와 DVR에서 사용할 수 있습니다. 그러므로 다른 브랜드의 기기가 있으면 이 프로토콜을 사용할 수 있습니다.Pelco-P및 Pelco-D프로토콜 페르 애는, PTZ카메라용 통신 프로토콜을 작성한 대형 카메라 메이커입니다. 이 표준은 시스템 통합자 사이에서 인기를 모았고 그 때문에 독자적인 프로토콜을 지닌 다른 업체도 호환성 때문에 페르 고의 프로토콜을 기기에 사용하게 하였습니다.2개의 디바이스(PTZ및 DVR)가 같은 회사에서 제조될 경우 일반적으로 같은 프로토콜을 사용하기 때문에 Pelco를 사용할 필요는 없습니다.
디바이스가 다른 브랜드를 가지고 있는 상황에서는 예를 들어 펠코피 또는 D와 같이 디바이스 간에 공통 프로토콜을 선택해야 합니다.
PTZ 카메라에는 보통 프로토콜을 선택할 수 있는 스위치가 있습니다.
이것은 카메라 프로토콜이 어떻게 구성되는지를 보여주는 예이다. 작은 화살표는 숫자 또는 문자가 프로토콜을 나타내는 특정 위치로 회전할 수 있습니다.아래 그림과 같이 카메라 제조업체 설명서 표를 사용하여 사용할 프로토콜을 선택할 수 있습니다.SW3 프로토콜 보드 속도 0,6001 삼성 9,6001 삼성 19,2002 Pelco D2,4003 Pelco D4,8005 Pelco D4,8006 Pelco P9,6007 +표는 회사와 그 프로토콜 및 통신 속도(Baud Rate)등의 데이터를 확인합니다.구성은 매우 간단합니다. 테이블 방향에 따라서 사용하는 프로토콜을 선택하세요. 이 업체의 경우 6번 화살표는 카메라가 Baud Rate 9,600와 함께 PelcoP프로토콜을 사용하도록 구성되어 있음을 나타내고 있습니다.또 DVR을 카메라에 사용된 것과 같은 파라미터로 구성할 필요가 있습니다.상기 예에서는 파라미터는 회전 화살표를 가진 시스템을 사용하고 카메라로 구성되어 있지만 다른 카메라에는 “딥 스위치”로 알려진 작은 스위치 세팅이 있을 수 있습니다. 이 스위치는 목적의 설정을 얻기 위해서” 온/오프”의 위치에 배치할 수 있습니다.PTZ카메라 딥 스위치 이런 스위치의 올바른 조합의 표(“딥 스위치”)은 카메라 업체 설명서에서도 확인할 수 있습니다.
