안녕하세요 광주광역시 오치동 곰개사입니다 고객님 전화문의후 옛날 당구장이나 마트에 있던 미니게임기입니다
증상은 소리는 정상적으로 나는데 화면이 전혀 나오지 않는 현상
게임기는 전문은 아니지만 파워단자측과 FET를 확인하고 고치면 고쳐지지 않을까 생각했고, 안된다면…… 게임기에 장착된 crt 14인치 모니터를 lcd모니터로 교체해서 연결하면 되지 않을까 해서 시작했는데…

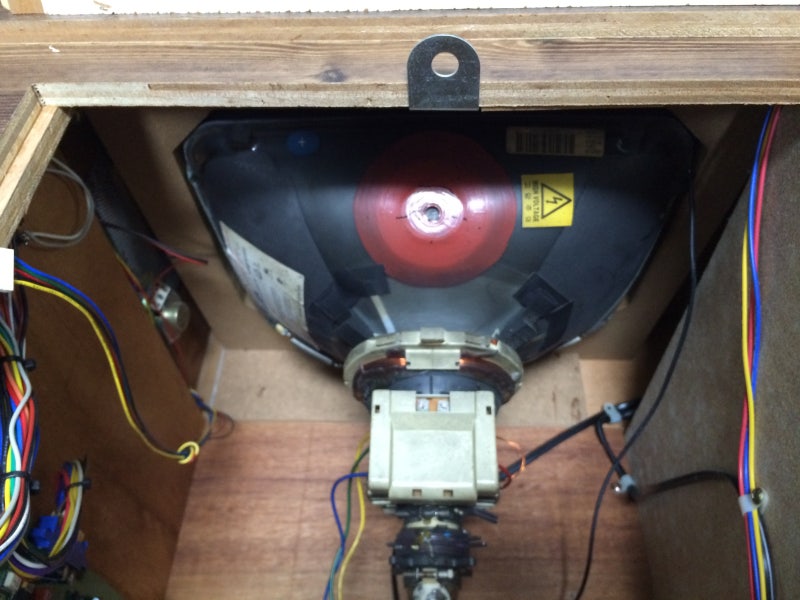

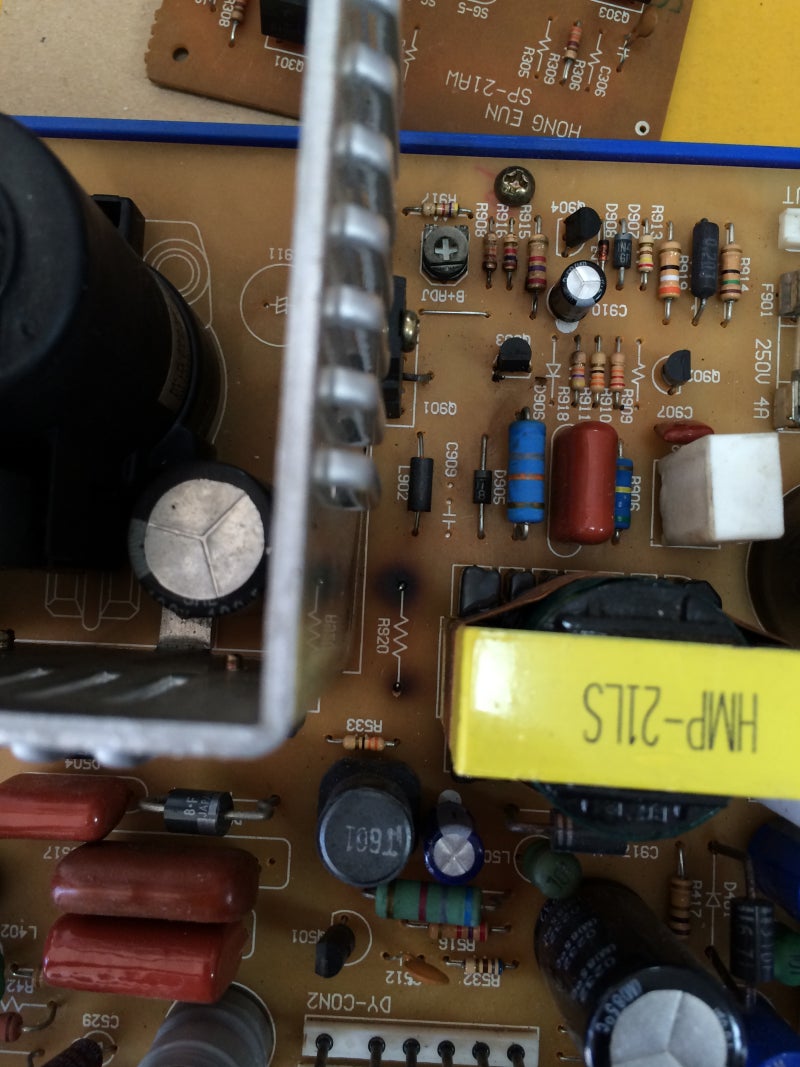

실제로 내부를 확인해보면 옛날 브라운관 TV 방식으로 수리를 시작했기 때문에 부품 자체를 구할 수 있다.
어려워서 수리보다 개조를 해야하는 상태
그런데 단순히 브라운관 모니터 부분만 떼어내서 LCD 모니터를 연결하려고 했는데.기본적으로 잠마보드에서 나오는 신호를 rgb15케이블로 신호를 입력받는 모니터에 직접 접속할 수 없다..

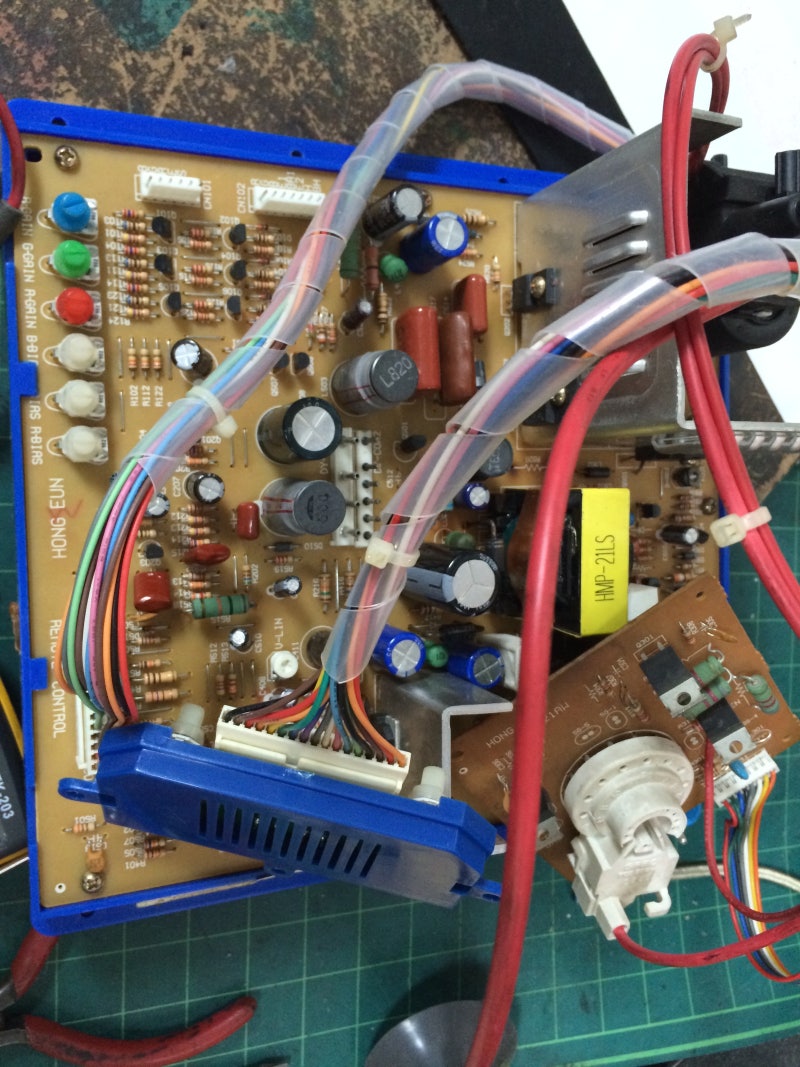

crt모니터에서 저기 보이는 crt모니터 범용보드에 신호를 B-G-R-E-S핀으로

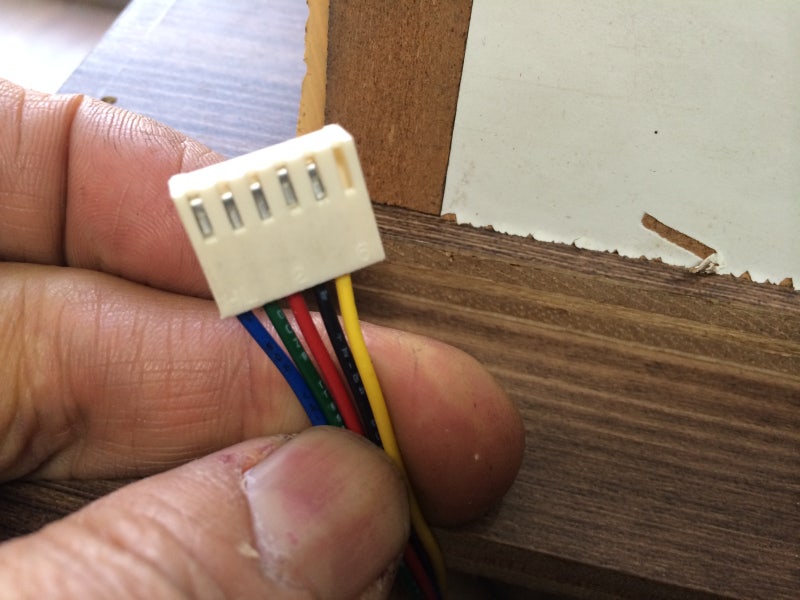

사진에 보이는 케이블로 연결되어 있다

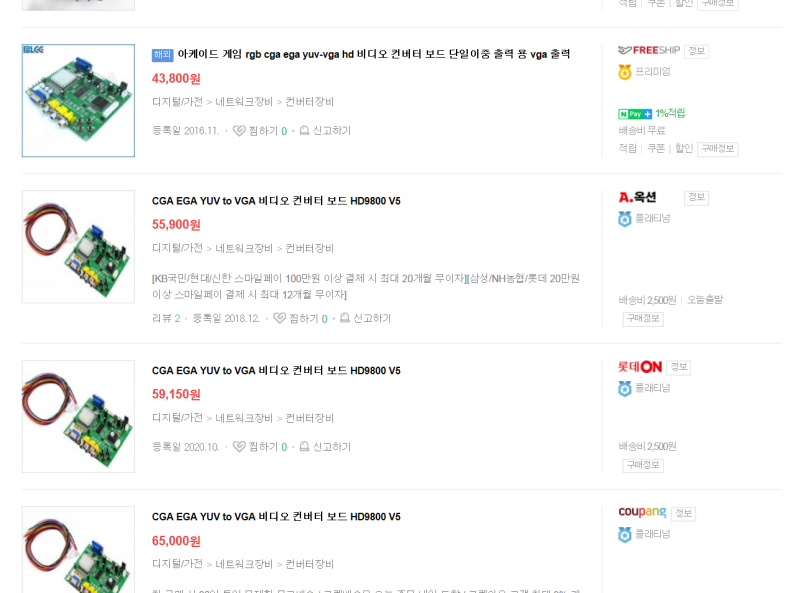

이 부분을 해결하기 위해서는 비디오 신호 변환 컨버터를 구입하여 사용해야 하며, 또한 접속하더라도 화면이 CRT 모니터의 화면과 호환성이 완벽해지기는 어렵다고 한다. 게임기쪽은 전문이 아니라서 여기서 막히는 부분..(눈물) 고객님께 전화를 드리고 변환컨버터보드를 5-6만원 정도에 구입해야 하고 또 수리가 완벽해질지 장담할 수 없는 상황이고 수리가 안 되더라도 작업비는 청구되니 수리를 포기해야 하지 않을까요? 이렇게 말씀드렸습니다만..
그래도 수리를 한 번 해볼 수 있는데까지 해보라고 하시네요..그리고 수리 도중에 더 나빠져서 괜찮다고 하면서..해보라고 하면..

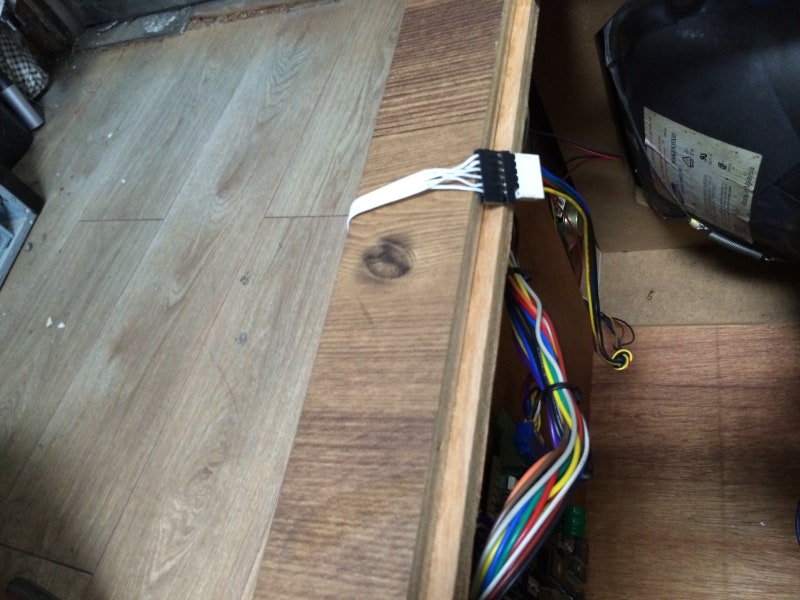

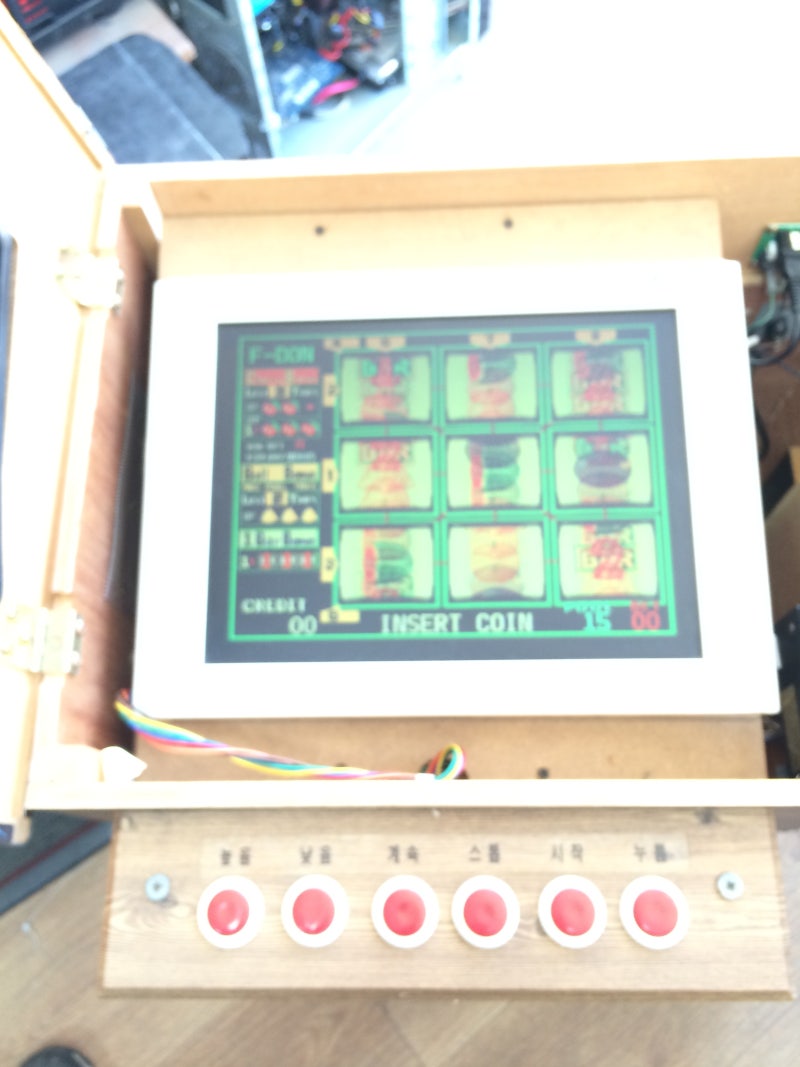

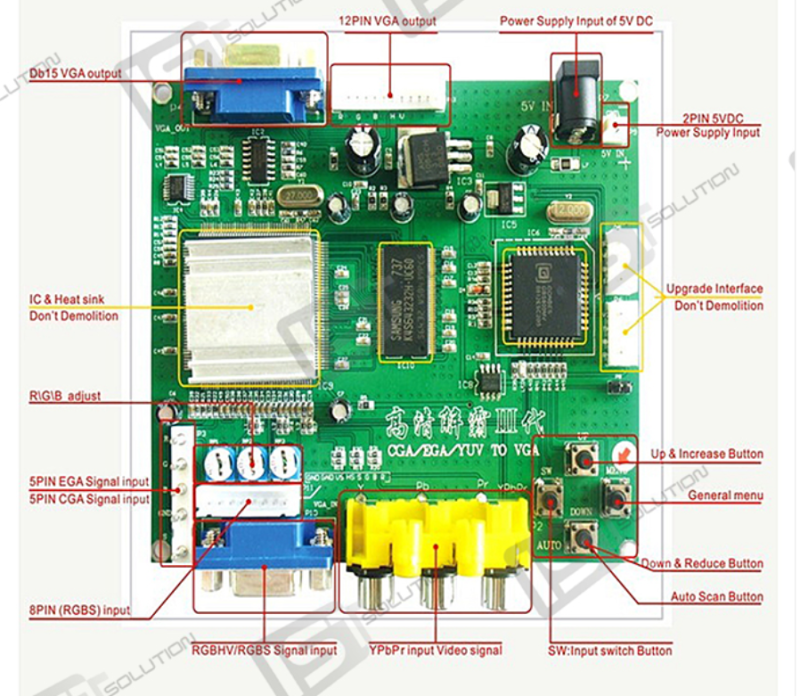

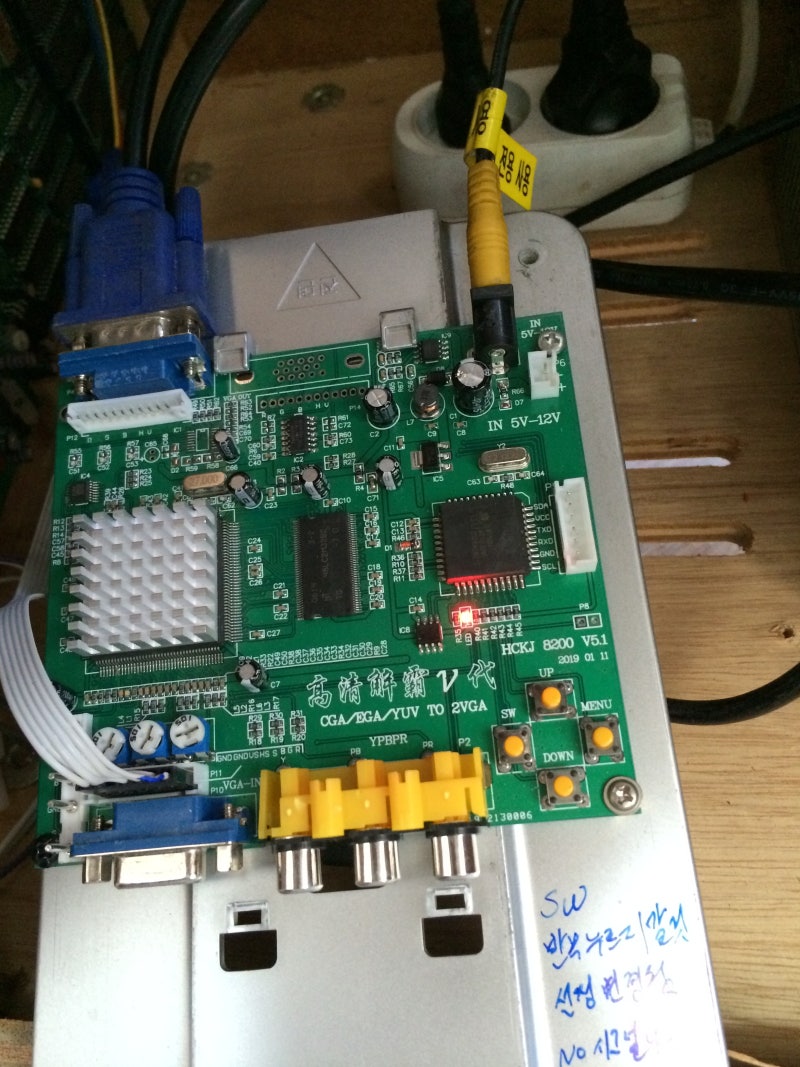

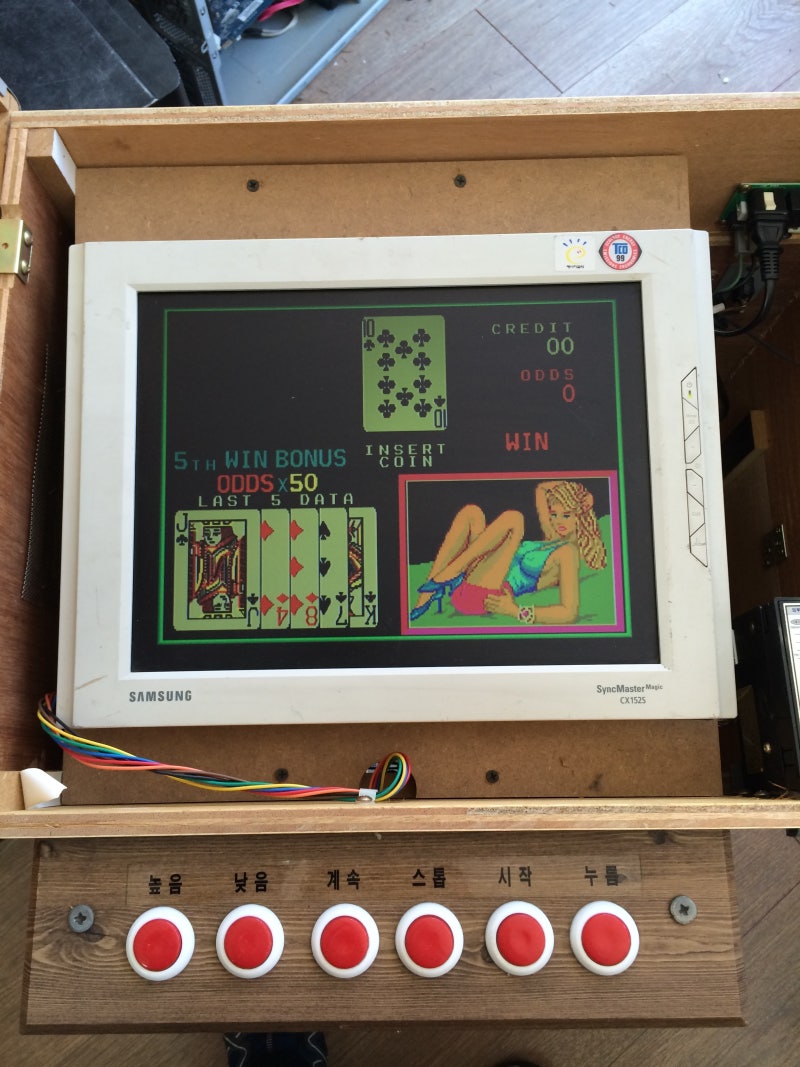

시간이 걸린다고 전해드리고 인터넷으로 게임기 공부를 하면서 호기심에 수리를 위한 부품부터 검색해서가격은 해외직구면 저렴하지만 시간이 걸리면 또 문제가 생겼을때 처리하는 과정이 너무 어렵다 그래서 우리나라 판매자 부품으로 주문구입한 변환컨버터를 신호입력케이블의 핀배열이 잘못 맞춰줘야 하는 기존 잠마보드의 신호 B-G-R-E-S 블루 – 그린 – 레드 – 어스 – 신호 이렇게 핀배열되어 있다 그리고 전압은 12V와 5V를 사용하는데 5V를 사용해야 보드 발열을 줄일 수 있다고 해서 5V를 사용하려고 잠마보드에 전압을 확인했더니 5.4V가 나와서.. 5V어댑터로 연결, 위에 보드연결단자쪽에는 R-G-SH-G 설명이 수평상에 있고, 뒤에 있어.케이블 개조해서 테스트를 하는데 화면이 나오는데 화면크기와 색상이 맞지않아..그래서 일단 판매처에 문의해서 알아보니 조정이 가능한 부분은 조정으로 해결해보라는.. 위 잠마보드 판매자 자료를 참고하면위에 +방향으로 버튼이 있는데 저기 기준으로 위 SW MENU 밑에 이렇게 되어있고 메뉴버튼을 누르고 나오고 SW버튼은 선택버튼이 되는 여기서 참고하는게 ‘SW’버튼만 2번 누르면 입력방식이 변경되는 것처럼 그냥 누르면 신호가 없다.. 그럴때는 SW버튼을 다시 몇번 누르면 화면이 나오는 곳에서 변환보드가 불안정할 때.. 화면이 조금 안좋을 때가 있는데 이럴때는 보드의 메뉴버튼을 누르고 나서 2. GEOMETY메뉴로 들어가서 아래의 ‘디폴드’값으로 변경하면브라운관 모니터를 분리하고 LCD 15인치 모니터를 겨우 구해 교체 작업에 성공했습니다.브라운관 모니터를 분리하고 LCD 15인치 모니터를 겨우 구해 교체 작업에 성공했습니다.
